MESURE DE PRESSION
PAR FILMS FUJI

Slider

Evaluation de pression par densité de couleurs

Les films de pression FUJI PRESCALE permettent de contrôler un effort ou une répartition de pression quand il est impossible d’insérer un capteur. Soumis à une certaine pression, le film se colore en rouge ; la densité de couleur est proportionnelle à la pression subie.
Un abaque spécifique à chaque type de film permet de déterminer visuellement la pression avec une précision meilleure que ± 10 %. Une valeur plus précise peut être obtenue avec un logiciel de traitement d’images.

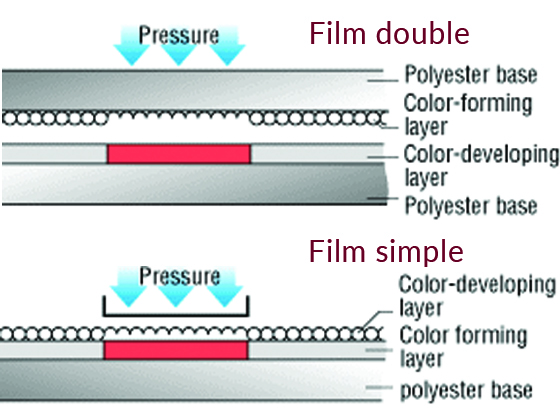

Structure

Suivant la gamme de pression, le film peut être présenté de 2 manières :

Si la référence du film se termine par S :

Pour les pressions moyenne (film MS), haute (film HS) et très haute (film HHS), le type de film est dit simple car il consiste en un seul film d’épaisseur 90 ± 5µm, constitué d’un révélateur placé sur un support polyester, lui-même enduit d’une couche de colorant. Ces films

Si la référence du film se termine par W :

Pour les pressions ultra extrême (5LW), extrême (4LW), ultra basse (film LLLW), très basse (film LLW), basse (film LW) et moyenne (film MW), le type de film est dit double car il consiste en 2 films d’épaisseur totale 110 ± 5µm : un film enduit de colorant micro-encapsulé (film A), et un film enduit du révélateur (film C).

Principe de fonctionnement

Lorsque la pression est appliquée, les micro-capsules sont brisées et le colorant entre en réaction avec le révélateur.

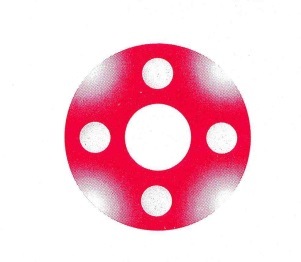

Des taches rouges apparaissent alors sur le film.

Mise en oeuvre

Couper le film (les 2 films pour les films doubles) aux dimensions voulues.

Placer le film double ou simple à l’endroit où l’on désire effectuer la mesure de pression et appliquer la pression à mesurer.

Pour l’application de la pression, il y a 2 méthodes possibles (d’où 2 abaques de lecture) :

1) Pression continue « Continuous pressure » : appliquer progressivement la pression au niveau souhaité en 2 minutes et maintenir cette pression environ 2 minutes.

2) Pression Momentanée « Momentary pressure » : appliquer la pression en 5 secondes environ et maintenir cette pression pendant 5 secondes environ.

Retirer les films sur lesquels des taches rouges ont apparu pour voir et contrôler la distribution des pressions

Relever les conditions de température et d’humidité. Placer le film sur une feuille blanche avec un bon éclairage afin de déterminer la distribution des pressions sur l’abaque.

Il existe une gamme de 9 films différents entre 0,006 et 300 MPa :

5LW : Gamme de mesure : 0,006 à 0,05 MPa
4LW : Gamme de mesure : 0,05 à 0,2 MPa
LLLW : Gamme de mesure : 0,2 à 0,6 MPa
LLW : Gamme de mesure : 0,5 à 2,5 MPa
LW : Gamme de mesure : 2,5 à 10 MPa
MW ou MS : Gamme de mesure : 10 à 50 MPa
HS : Gamme de mesure : 50 à 130 MPa
HHS : Gamme de mesure : 130 à 300 MPa

NB : 1 MPa = 1 N / mm² = 10,2 kgf / cm² = 10 bar

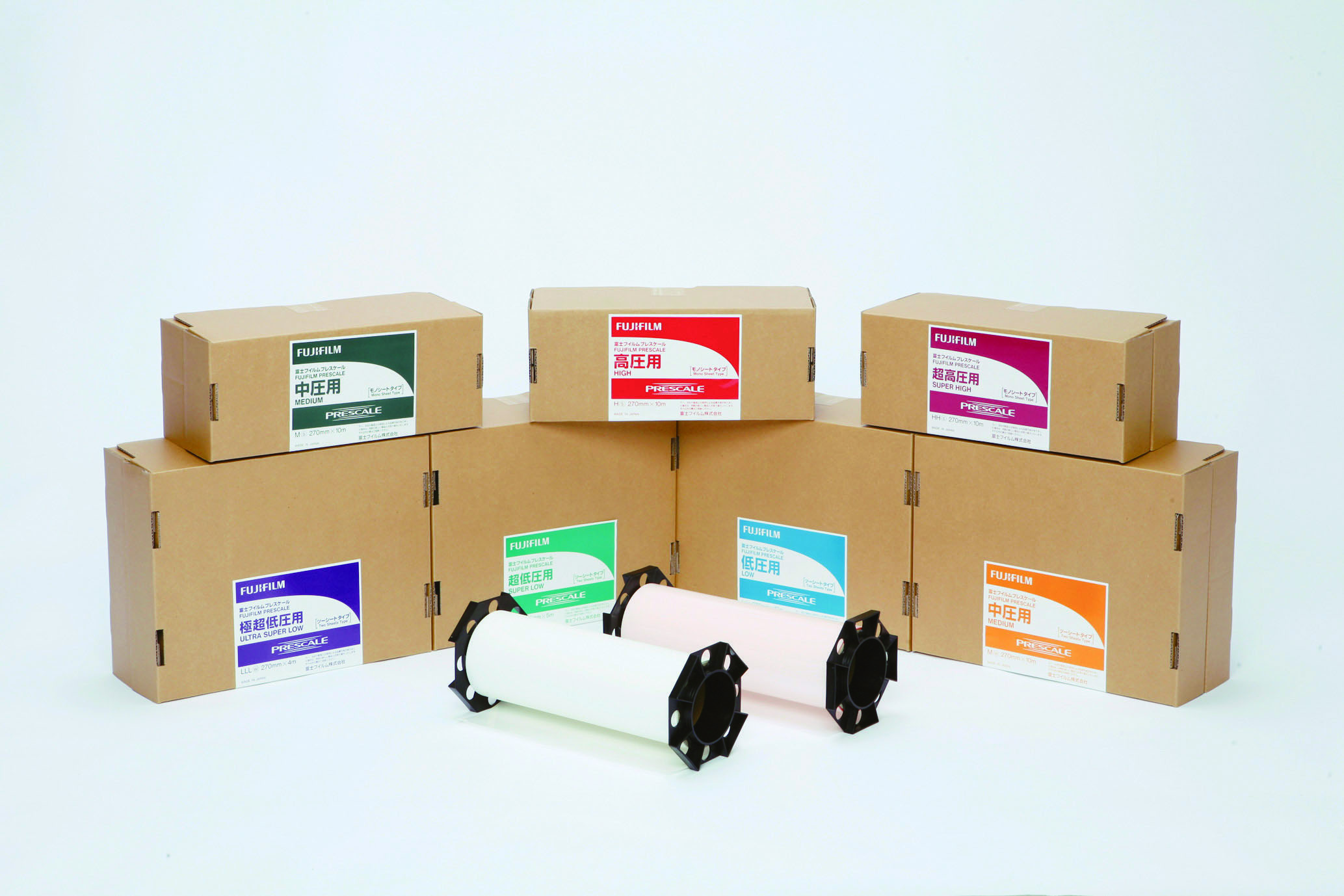

Le conditionnement

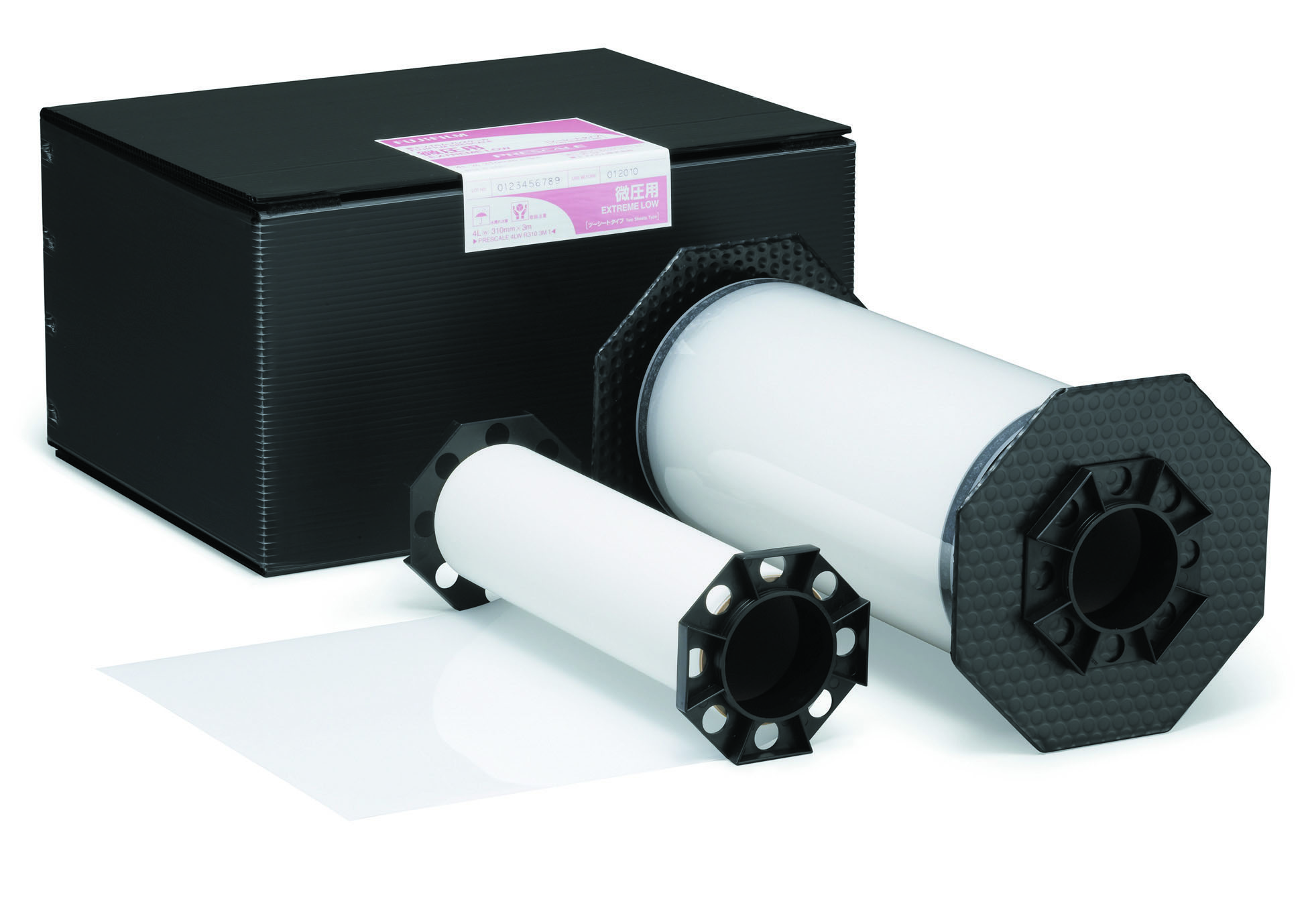

Les films sont vendus en rouleaux de 270 mm de large et de longueur différente suivant la gamme de mesure du film. (sauf pour le 4LW vendu seulement en 3m x 310mm et le 5LW en 2m/310mm). Le plus petit conditionnement est en 5 feuilles de 200x 270mm

Utilisation du Film Fuji Prescale à haute température

Question: Mesure de pression pour des processus atteignant une température de 300°C.
Problème: Le film Fuji Prescale ne peut être utilisé à haute température du fait de sa base en PET. La température de ramollissement est de 80°C et la température de fusion est de 260 °C.
Solution: Utiliser un film supplémentaire pour protéger des hautes températures.

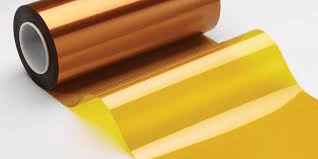

Il existe des films en différentes tailles et épaisseurs: Kapton 300HN 75µm / Kapton 500 HN 125µm / Kapton 100HN 25µm

Caractéristiques des films Polymid :
Résistance thermique (température permanente) < 230°C
Résistance thermique pour un court instant < 400°C

Nous vous proposons un conditionnement spécial en rouleaux de 270mm de large x 2 ou 5 ou 12 mètres de long

Le film FUJI PRESCALE a déjà été utilisé avec des films de ce type pour les applications suivantes :
1. Fabrication de blister; contrôle de la distribution de pression de station de chauffage (180°C).
2. Scellage à chaud de sachets plastiques; contrôle de la distribution de pression des mors de scellage sur la ligne de fabrication (180°C).
3. Scellage à chaud de contenants aluminium; contrôle de la distribution de pression des mors de soudage sur la ligne de fabrication (200°C).
4. Scellage à chaud de tablettes de médicaments; contrôle de la distribution de pression des mors de soudage sur la ligne de fabrication (210°C).
5. Moulage par injection; visualisation de la distribution de pression à l’intérieur des cavités (300°C).
6. Transfert de moulage; mesure de la distribution de pression de matériaux injectés sur des cartes électroniques (180°C).
7. Fabrication de LCD; contrôle de la distribution de pression d’un thermo-collage ACF (180°C).

Mesure de température par film de pression Fuji
Autre solution permettant également un contrôle de température: utiliser un film de température Thermoscale 200C de protection du film Prescale si la température se situe entre 150 et 210°C

Lecture sur abaque

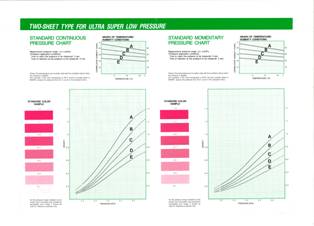

Exemple d’abaque pour la lecture de la pression (Abaque du film LLLW).

Pour déterminer la pression, il faut connaitre les conditions de température et d’hygrométrie dans lequel vous travaillez.
Ensuite, pour choisir le bon abaque cela dépend du mode d’essais, essai continu avec mise en pression de quelques minutes ou essai instantané avec mise en pression de quelques secondes.

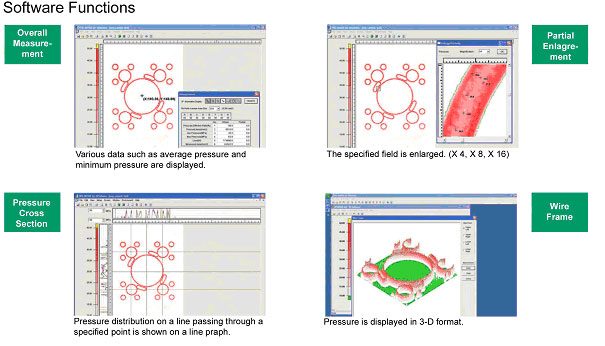

Logiciel d’analyse et de traitement FPD 8010-E

En option, nous vous proposons la fourniture d’un logiciel d’analyse et traitement de d’image (en version anglaise seulement) associé à un scanner dédié permettant une analyse plus fine et détaillée des mesures.

Pression de serrage de boulons : Moteurs, engrenages, turbines, pompes, cylindres, compresseurs, …
Pressions de contact : Pressions au niveau des freins, embrayages, pinces, rouleaux d’emboutissage et d’impression,…
Pression de bobinage : Rouleaux bobinés, rouleaux de films, de papier, de fils, …
Forces de compression : Presses, cylindres, ..
Pressions de contact au sol : Machines, pneus, coussinets de friction,…
Pressions d’impact : Essais de chutes, chargements, transports ou oscillations,…
Autres pressions : Jets d’eau, tests médicaux, pressions à la marche, pressions d’impact de vent ou pressions des domaines du sport
