MESURES DES UV PAR FILMS FUJI
Mesure de l’intensité de lumière UV par films Fuji
Evaluation de répartition des UV par densité de couleur
Les films UV scale permettent de déterminer simplement et rapidement l’intensité de lampes UV appliquée sur une surface et d’en évaluer leur distribution sur une surface.
Soumis à une certaine intensité de rayonnement ultra-violet (UV) pendant un certain temps (entre 1 et 60s suivant film), le film se colore en bleu; la densité de couleur étant proportionnelle à l’exposition subie.
Après l’essai, le film présente donc l’image fidèle de la répartition des UV sur la surface.
Il existe 3 modèles sensibles à des gammes d’intensité différentes :
- le film UV scale L pour des faibles intensités d’UV
- le film UV scale M pour des intensités d’UV moyennes
- le film UV scale H pour de hautes intensités d’UV
Les applications sont multiples pour contrôler un processus de peinture UV, revêtements UV, impression UV, collage UV, moulage UV..
L’examen visuel permet de déterminer une distribution d’intensité des UV ainsi que la valeur approximative par comparaison à l’échelle de densité fournie avec les films.
Pour un examen plus détaillé et documenté, il existe le logiciel FUD-7010E (en version anglaise)
Structure des films
Sur une face du film de base, il y a une couche sensible aux rayonnements UV (Light sensitive layer) d’aspect brillant et sur l’autre face, une couche de couleur blanche d’aspect opaque (White colored layer)

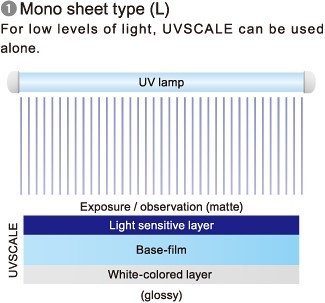

Le film UV scale L sensible aux faibles intensités UV est composé d’un seul film d’épaisseur 100µm

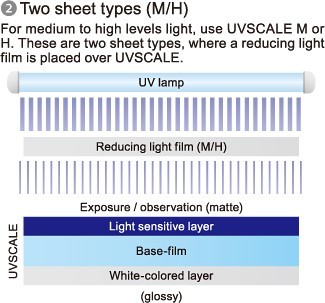

Alors que les films UV scale M (sensible aux intensités moyennes) et UV Scale H (sensible aux hautes intensités) sont composés de 2 films d’épaisseur 100µm :
- un film permettant d’atténuer les UV et ainsi éviter une saturation de la coloration (reducing light film) du film sensible
- le film sensible UV scale
Principe de fonctionnement

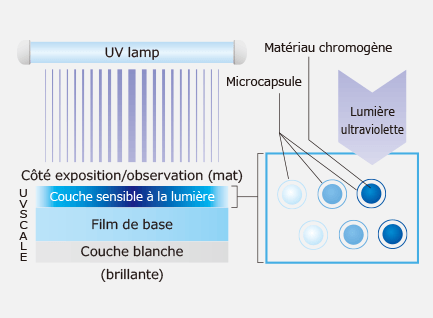

La couche sensible composée de microcapsules va se colorer dans des tons bleu, bleu-violet proportionnellement à l’intensité des UV reçus.
Mise en œuvre
Après avoir découpé le film aux dimensions voulues, placer le dans la zone d’exposition (face mate au-dessus)
Appliquer le rayonnement UV sur le film
A la fin de l’application des UV, le film apparaît coloré en bleu
Récupérer le film coloré

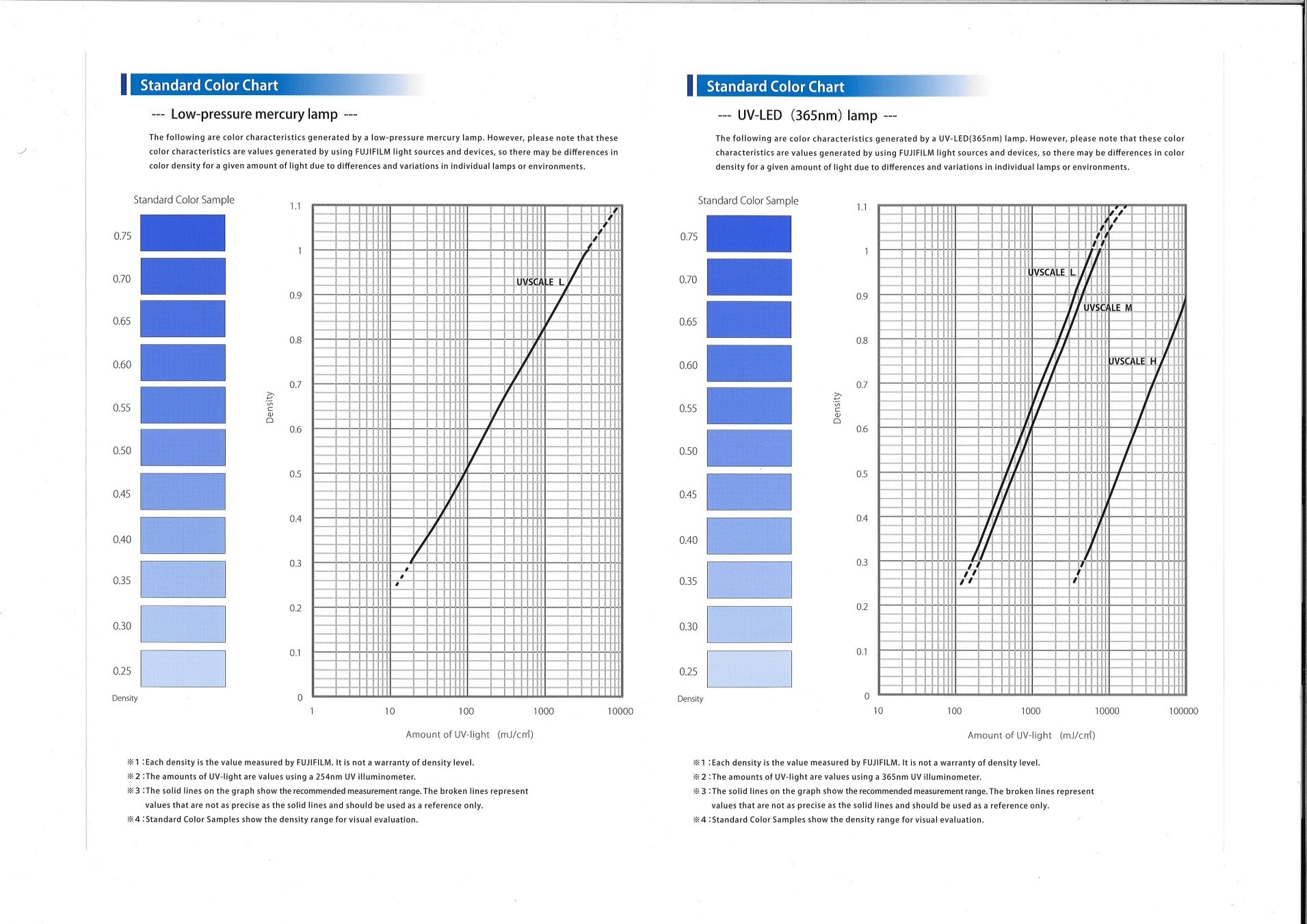

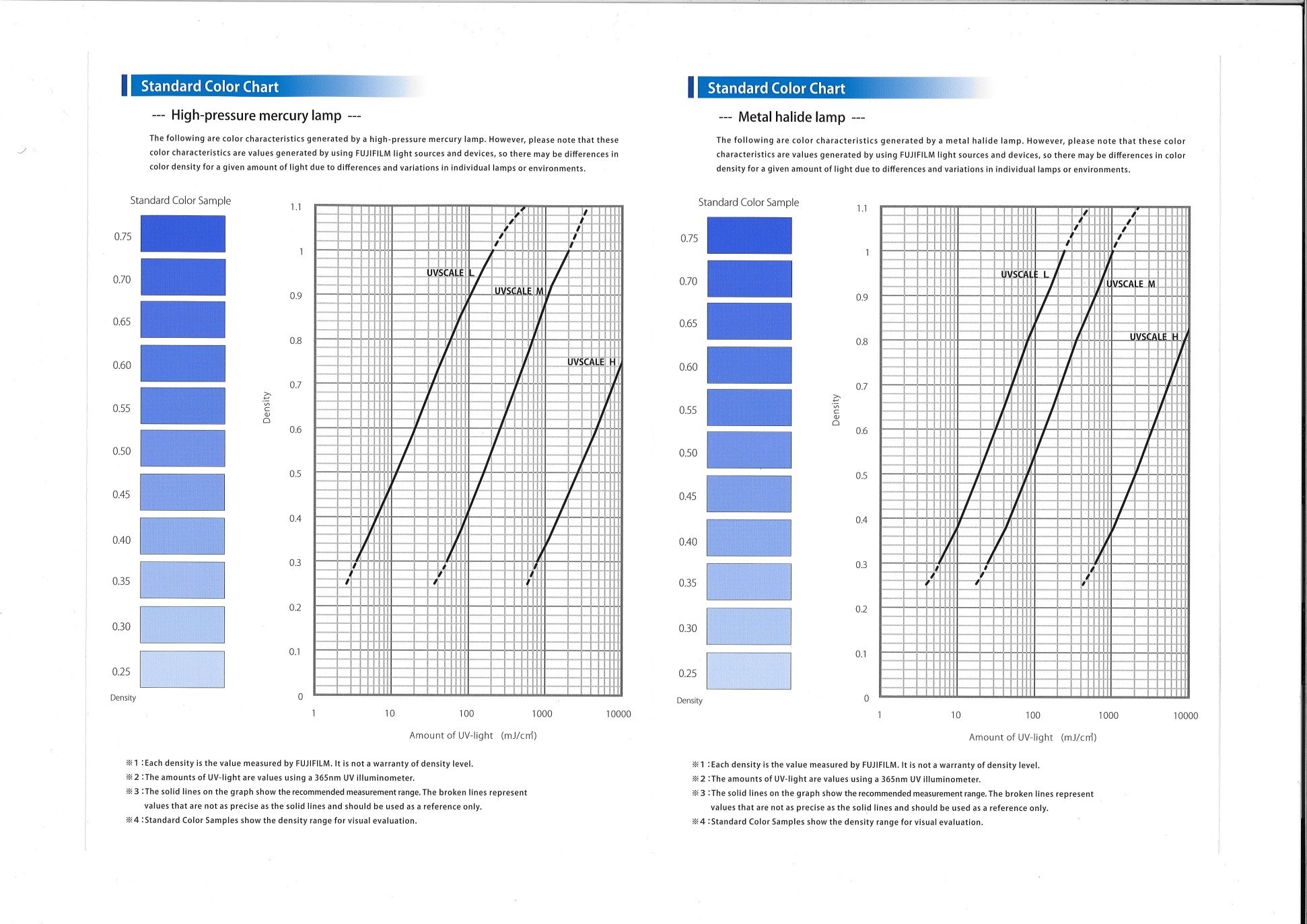

pour l’analyser soit avec l’abaque, il existe un abaque différent par type de lampes UV :

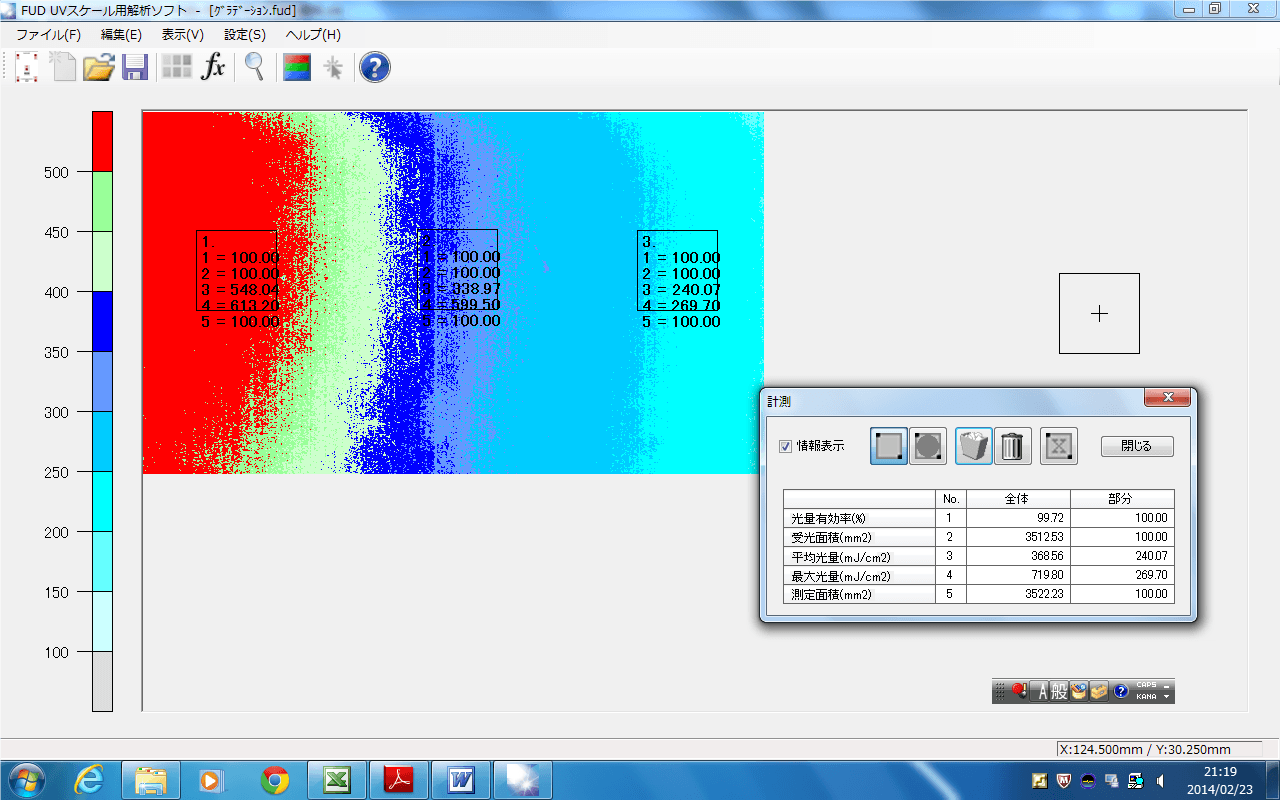

soit avec le logiciel

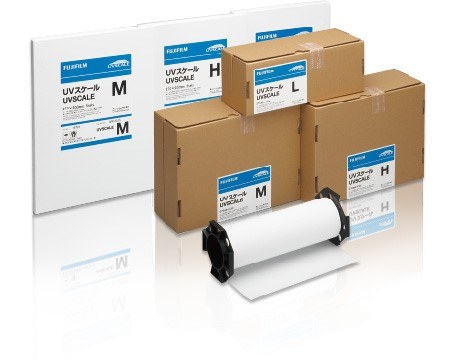

Le conditionnement
Les films sont conditionnés soit en rouleaux 5m x 270 mm, soit en boite de 5 feuilles de 220 x 270 mm
Le détail des gammes de mesure suivant le type de film
| Type de film | Type de lampe UV | Gamme de mesure effective des UV *1 en mJ/cm² |
| UV scale L | Lampe au mercure haute pression Lampe aux halogénures métalliques Lampe au mercure haute pression Lampe LED UV 365 nm | 4 - 200 6 - 200 20 – 3 000 200 – 6 000 |
| UV scale M | Lampe au mercure haute pression Lampe aux halogénures métalliques Lampe LED UV 365 nm | 50 – 2 000 30 – 1 000 300 – 7 000 |
| UV scale H | Lampe au mercure haute pression Lampe aux halogénures métalliques Lampe LED UV 365nm | 800 – 40 000 700 – 20 000 5000 – 100 000 |
*1 : Les plages de mesure mentionnées ci-dessus ont été obtenues avec le logiciel FUD-7010E. L’intensité de la plage de lumières pouvant être déterminée visuellement est la densité sur les échantillons standards de couleur (0,30 à 0,75).
NB : S’applique aux longueurs d’onde situées dans la plage de 200 à 420 nm. Ceci ne garantit pas les valeurs absolues de la lumière UV.
