Appareils de mesure portable

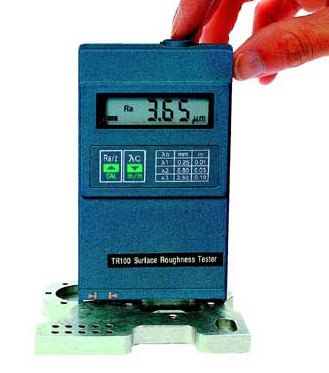

Rugosimètre TR-100

Modèles d’occasion
Appareil portable simple à palpeur intégré sous l’appareil pour mesure des paramètres Ra ou Rz

Gamme de mesure :
Ra : 0,05 à 10 µm
Rz : 0,1 à 50 µm

Suivant disponibilité en stock

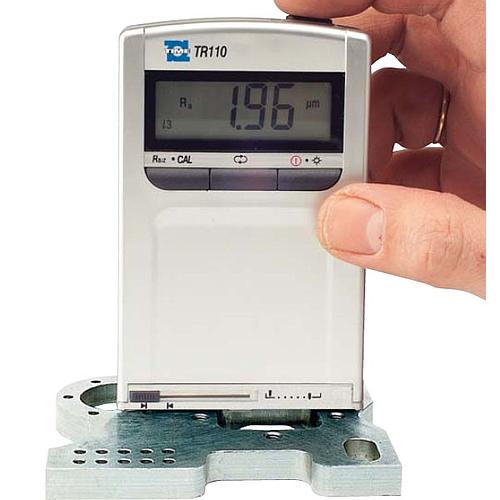

Rugosimètre TR-110

Appareil portable simple à palpeur intégré sous l’appareil pour mesure des paramètres Ra ou Rz

Gamme de mesure :
Ra : 0,05 à 10 µm
Rz : 0,1 à 50 µm

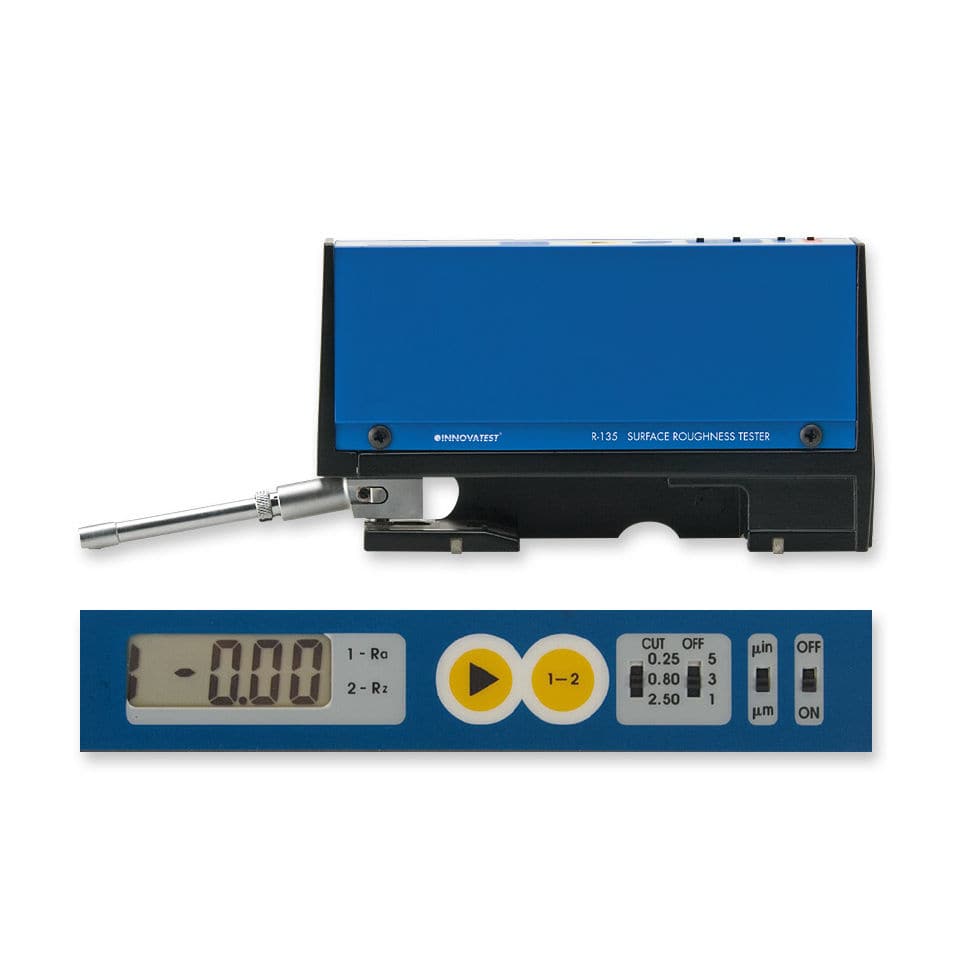

Rugosimètre R-130

Appareil portable simple à palpeur interchangeable pour mesure des paramètres Ra ou Rz

Gamme de mesure :
Ra : 0,03 à 6,35 µm
Rz : 0,2 à 25 µm

Palpeur standard à pointe diamant de rayon 2µm
Palpeur 3 positions pouvant pivoter à ± 90 °

Options :
Palpeurs pour alésages, pour rainures

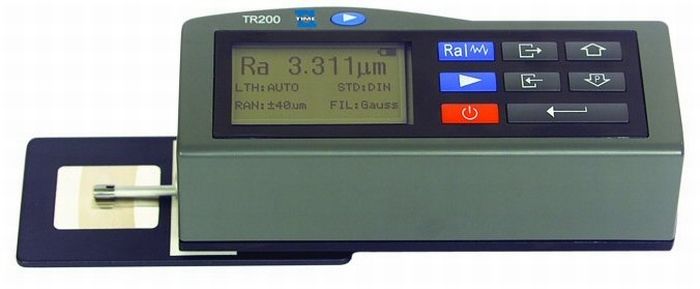

Rugosimètre TR-200

Appareil portable
pour mesure des paramètres Ra, Rz, Rq, Ry, Rp, Rt, R3z, RSm, RS, Rmr

Gamme de mesure :
Ra : 0,01 à 40 µm
Rz : 0,02 à 160 µm

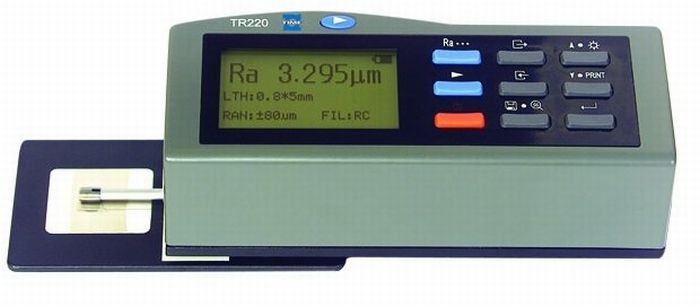

Rugosimètre TR-220

Appareil portable
pour mesure des paramètres Ra, Rz, Rq, Ry, Rp, Rt, R3z, RSm, RS, Rmr…

Gamme de mesure :
Ra : 0,01 à 40 µm
Rz : 0,02 à 160 µm

Mémoire de 15 mesures

Palpeurs pour rugosimètres TR-200 et TR-220 :

Palpeurs pour rugosimètres TR-200 et TR-220

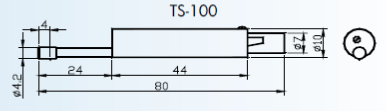

Palpeur TS-100

Pour mesures sur surfaces planes, arbres, alésages de diamètre > 6 mm et de profondeur < 22 mm

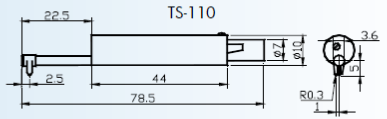

Palpeur TS 110

Pour mesure sur surfaces convexe ou concave, alésages de diamètre > 8 mm et de profondeur < 20 mm.
A utiliser avec un support de mesure

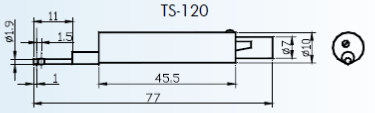

Palpeur TS 120

Pour mesure dans alésages de diamètre > 2 mm et de profondeur < 9 mm

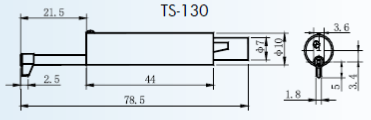

Palpeur TS 130

Pour mesure en particulier dans des rainures de profondeur < 3 mm
A utiliser avec un support de mesure

Palpeur TS 131

Pour mesure en particulier dans des rainures de profondeur < 10 mm
A utiliser avec un support de mesure

Rallonge 50 mm TSE – A

Rallonge 70 mm à 90° TSE – B

Support granit avec colonne de mesure et support en L pour rugosimètres TR-200/TR-220

Dimensions de la surface du support  granit: Longueur 400 x largeurs 250 x épaisseurs 70 mm

Support granit avec TR-200

Export des mesures :

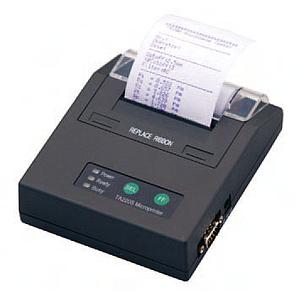

Le TR-200 et le TR-220 peuvent être connectés soit à un PC avec un logiciel en version anglaise pour visualisation et exploitation des mesures soit à une petite imprimante pour impression des résultats

Rugosimètre Compact avec unité d’avance et palpeur externe

Appareil portable conforme à la norme EN ISO 3274 avec unité d’avance intégrée ou externe pour palpeur à patin (mesure de rugosité) ou palpeur libre (mesure de profils ou de rainures) pour mesure des paramètres Ra, Rz, Rmax, R3z, Rt, Rq, Rk, Rpk, Rvk, MR1, MR2, Rpc, Rmr

Gamme de mesure :
Ra : 0,0 à 20 µm (résolution 0,1 µm et 0,01µm pour mesures < 0,1µm)
Rz : 0,0 à 200 µm
Mémoire de 15 mesures

Sortie USB pour connexion à un PC avec logiciel d’exploitation des mesures

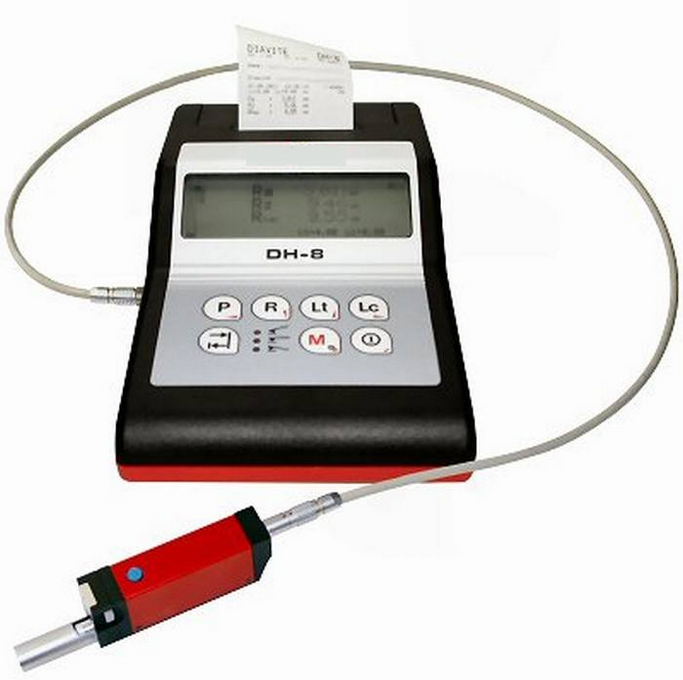

Rugosimètre DH 8 avec unité d’avance et palpeur externe

Appareil portable à palpeur à patin pour une mesure précise de rugosités avec unité d’avance externe VH et large écran graphique LCD en français, mémoire de 50 mesures ou profils et imprimante pour sortie des mesures. Cet appareil est conforme à la norme EN ISO 3274. Il peut être aussi associé à des palpeurs libres, palpeurs de contour ou palpeur optique avec l’unité d’avance VHF. Pour l’utilisation du palpeur Contour, il est nécessaire d’être connecté avec le logiciel.

Gamme de mesure : Ra, Rq : 0,0 – 20,00 µm – Résolution 0,01 µm (0,001µm si Ra<0,1µm)
Autres paramètres : Rz, Rmax, R3z, Rt, Rk, Rpk, Rvk, MR1, MR2, Rpc, Rmr: 0,0 – 350,00 µm – Résolution 0,01 µm

Nombreux palpeurs pour différentes applications pour rugosimètres Compact et DH-8 (liste non exhaustive):

Palpeur standard SH (diamant de rayon 5 µm ) pour surfaces planes ou tubulaires:

Palpeur KKH pour surfaces concave ou convexe (rayon>5mm):

Palpeur UH pour billes/ circonférences de diamètre > 4mm :

 Palpeur libre NFH pour rainures/gorges de largeur 2, 3, 5, 7, 10, 12, 15 mm

Palpeur BH pour perçage de Ø>2,5mm et de profondeur <20mm:

Support de mesure pour unité d’avance de rugosimètre Compact et DH8 :
