MESURE D’ÉPAISSEUR DE REVÊTEMENTS

Slider

MESURE D’ÉPAISSEUR DE REVÊTEMENTS SUR MÉTAUX FERREUX OU NON FERREUX

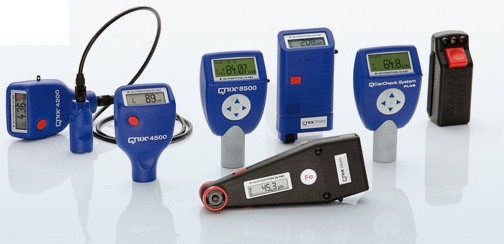

Gamme QuaNix / QNIX

Nous vous proposons une gamme d’appareil de qualité fabriqués en Allemagne et  garantis de 3 ans

Mesure d’épaisseur de revêtements non magnétiques sur métaux ferro-magnétiques par induction magnétique répondant à la plupart des applications
Mesure d’épaisseur de revêtements isolants sur métaux non ferreux par courants de Foucault
Précision: ± 1 µm ou ± 2µm suivant modèle
Gamme d’appareils très simples à utiliser avec un seul bouton à sonde intégrée et/ou sonde externe

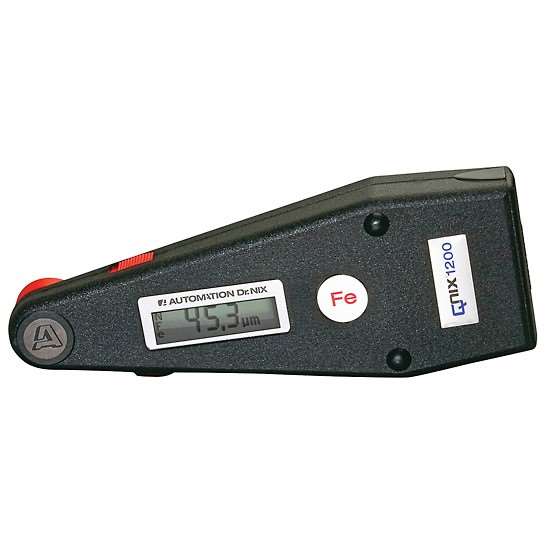

Modèle 1200 – fabrication arrêtée en Octobre 2020 – remplacé par le modèle 5500

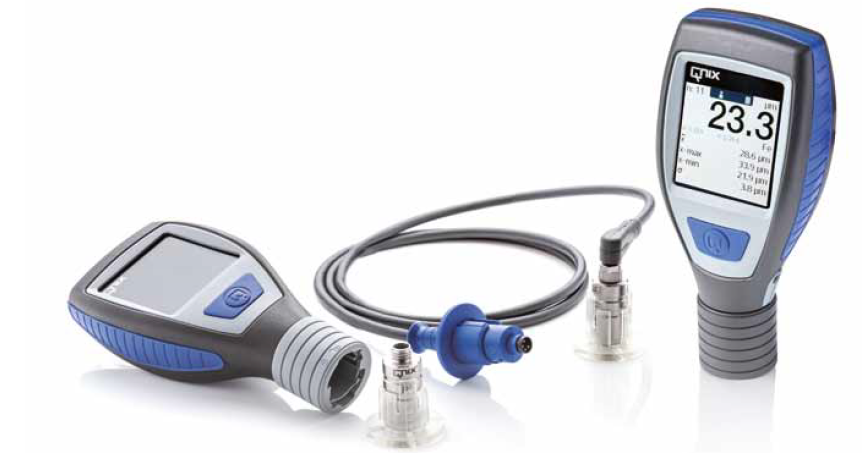

Le 5500 est un appareil ergonomique et robuste disponible en version sonde intégrée (modèle économique) ou sonde externe pour mesure d’épaisseur de revêtements sur supports acier ferro-magnétiques et/ou sur supports métalliques non ferromagnétiques
Modèle 4200 jusqu’à 3000µm ou 5000µm de revêtements (suivant sonde)
Grand afficheur à orientation automatique avec affichage des statistiques

3 gammes de mesure sont possibles : 0-1250µm / 0-3000µm / 0-5000µm

Précision de mesure :
de 0 à 2000µm : ± 1µm ±2% de la mesure
de 2000 à 5000µm : ±3% de la mesure

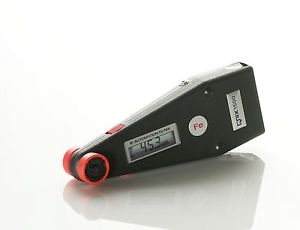

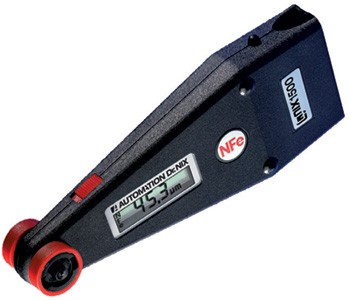

Modèle 1500

Mesure sur supports acier et alu jusqu’à 5000µm de revêtements avec sonde intégrée à 90°

Précision ± 1µm

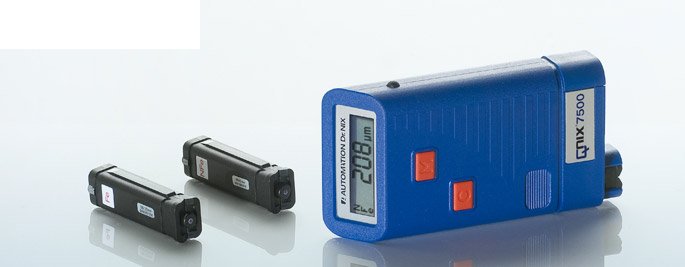

Modèle 7500 – La fabrication sera arrêtée en mars 2022. Il est remplacé par le modèle 9500

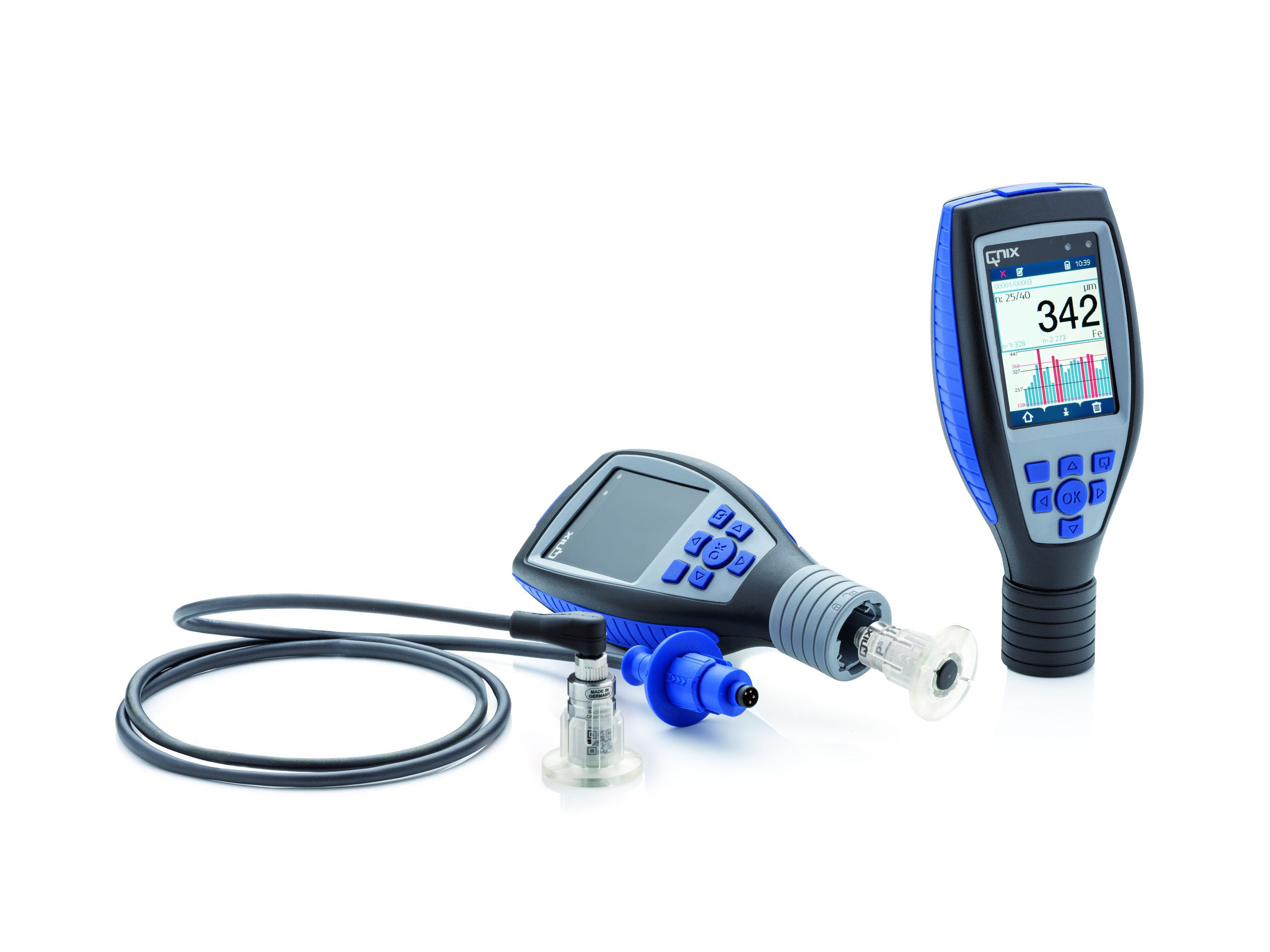

Le 9500 est un appareil ergonomique et robuste modulaire à sondes interchangeables pouvant être intégrées ou externes

3 Modèles au choix : Basic ou Premium ou Premium + se différenciant par leurs capacités de mémoire et leurs fonctions
Grand afficheur LCD couleur à orientation automatique 0°, 90°, 180°, 270°, avec affichage possible des statistiques et du diagramme
Logiciel QN9 facile à installer car intégré dans la mémoire de l’appareil
3 gammes de mesure sont possibles : 0-1250µm / 0-3000µm / 0-5000µm

Précision de mesure

de 0 à 2000 µm : ± 1µm ±2% de la mesure
de 2000 à 5000µm :  ±3% de la mesure

Modèle 4200/4500 avec sonde externe

Mesure automatique sur acier seulement
Modèle 4200 jusqu’à 3000µm ou 5000µm de revêtements (suivant sonde)
Sur acier et aluminium : Modèle 4500 jusqu’à 3000µm de revêtements
Précision : ± 2µm ± 3% de la mesure
Reconnaissance automatique du support avec le 4500

Existe aussi avec sonde intégrée pour mesure sur supports acier seulement (4200) ou acier et alu (4500)

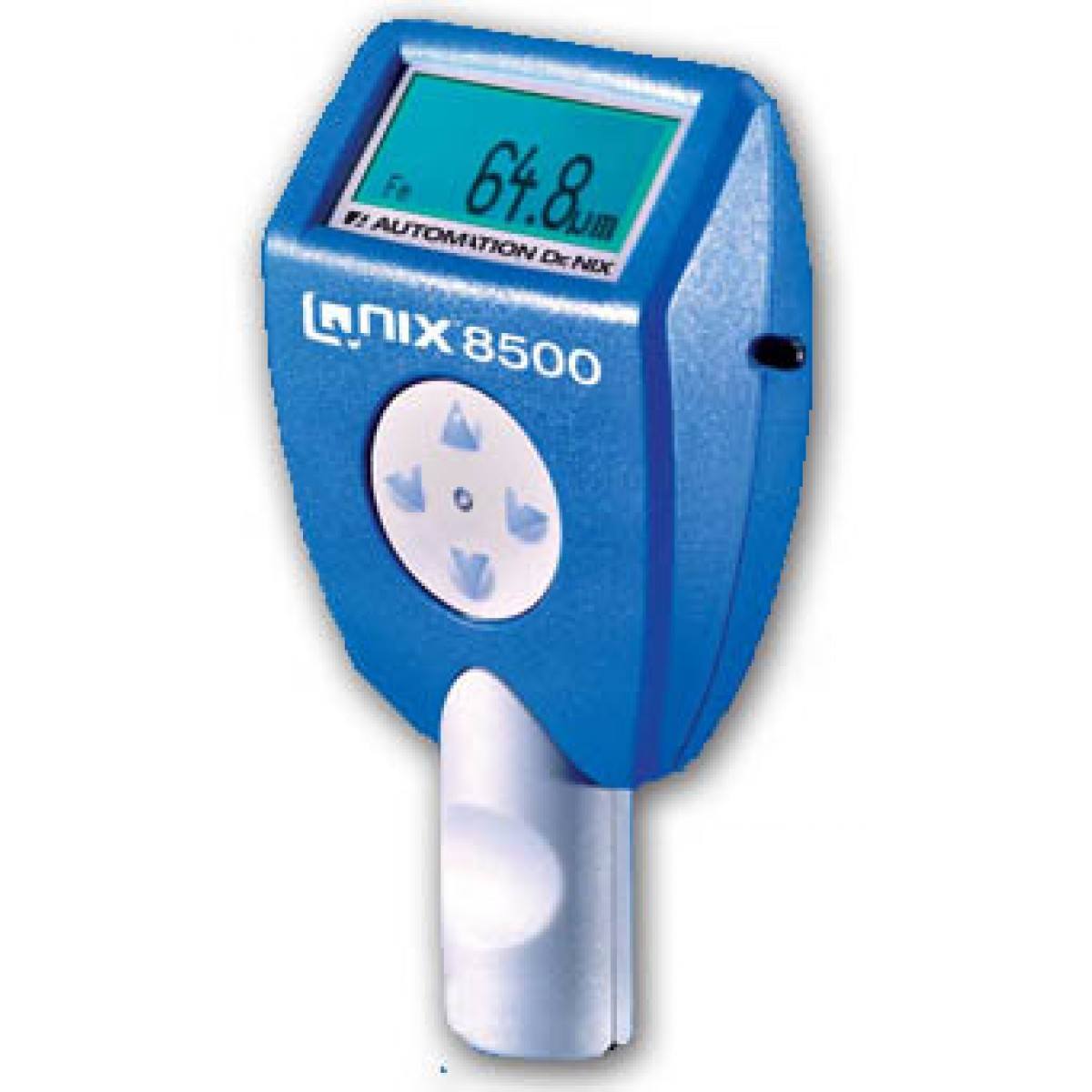

Modèle 8500 Basic

Le plus simple et le plus économique des appareils à menu déroulant

Appareil à sonde intégrée et/ou externe avec reconnaissance automatique du support

Mémoire de 100 mesures avec statistiques rapides et possibilité de transfert des mesures PC par liaison USB sans fil avec le logiciel en option

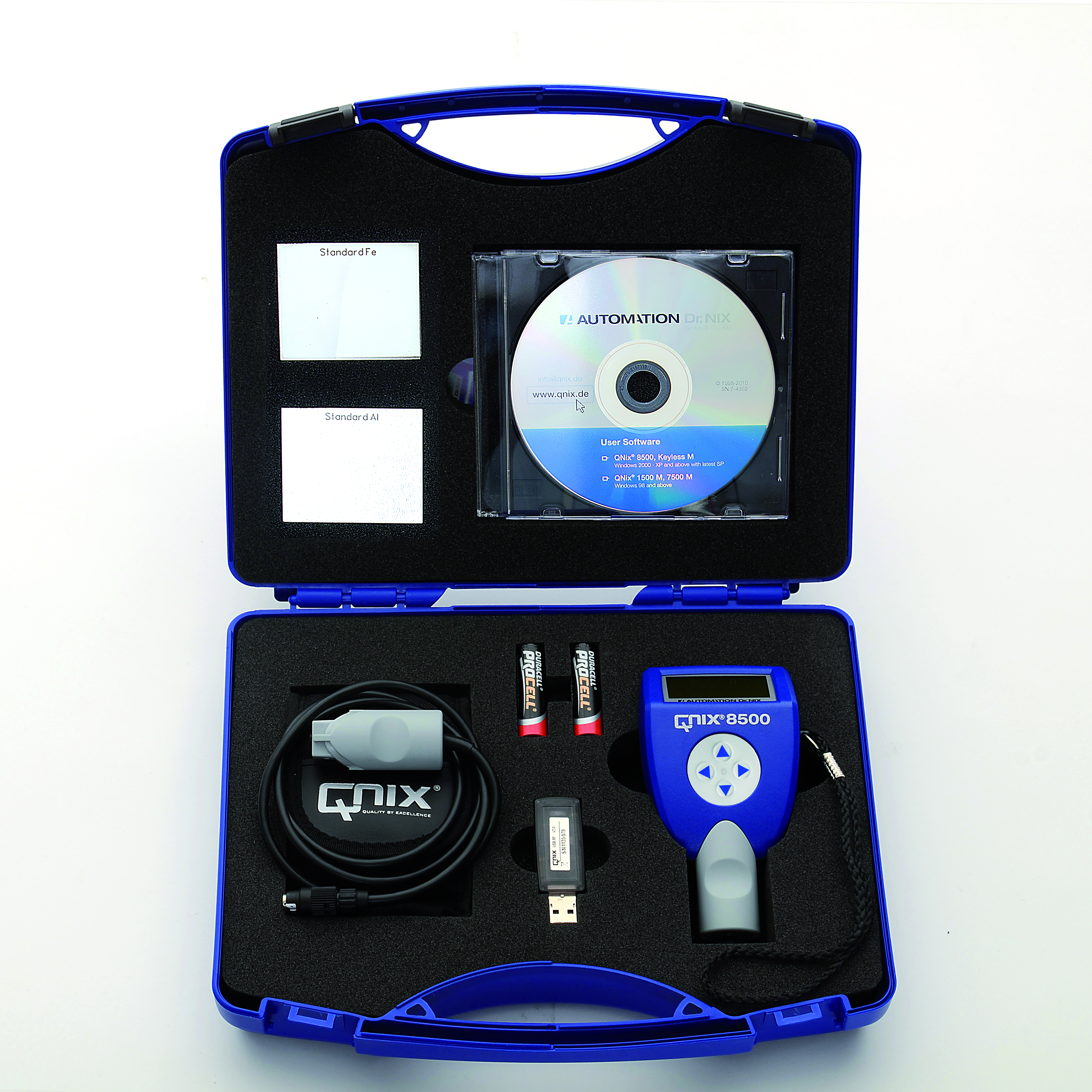

Modèle 8500 Premium dans sa valise de rangement

Modèle performant avec :

Mémoire de 13 000 mesures avec statistiques rapides et transfert des mesures sur PC par interface USB sans fil
Mesure en continue sur la surface ou ponctuelle
Limites programmables
Zéro moyen
Possibilité de mémorisation de plusieurs calibrations spécifiques à chacune de vos pièces
Possibilité d’établir un moyennage sur plusieurs valeurs

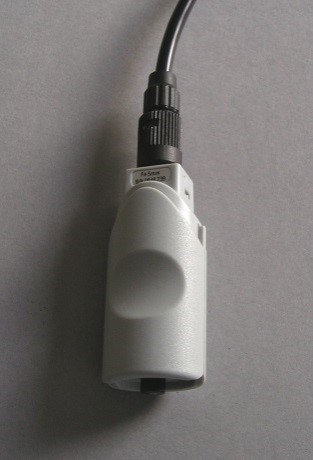

SONDES Standards pour 8500 Basic ou Premium

Fe 2mm : pour mesurer jusqu’à 2mm de revêtements sur supports ferro-magnétiques
Fe 5mm : pour mesurer jusqu’à 5mm de revêtements sur supports ferro-magnétiques
NFe 2mm : pour mesurer jusqu’à 2mm de revêtements isolants sur supports non ferro-magnétiques
Fe / NFe 2mm : pour mesurer jusqu’à 2mm de revêtements sur supports ferro-magnétiques et non ferro-magnétiques
Fe 5mm / NFe 2mm : pour mesurer jusqu’à 5mm de revêtements sur supports ferro-magnétiques et jusqu’à 2mm de revêtements sur supports non ferro-magnétiques
Fe / NFe 5mm : pour mesurer jusqu’à 5mm de revêtements sur supports ferro-magnétiques et non ferro-magnétiques

Coque de protection caoutchouc pour boitier de 8500 avec velcro pour fixation au bras/poignet

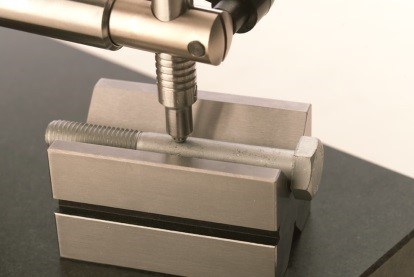

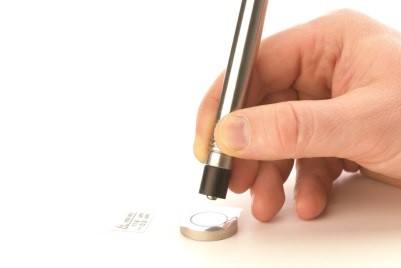

MINI SONDE MI Fe 500µm pour 8500 Basic ou Premium

Sonde crayon pour mesure précise de fins revêtements (Cu, Cr, Zn…) sur aciers ferro-magnétiques
Mesure de revêtements durs de dépôts PVD tels TiN, TiCrN, CrN et TiAiN sur aciers ferro-magnétiques
Mesure précise sur petites pièces : écrous, vis, boulons, rondelles, fixations
Gamme de mesure : 0 -500µm
Précision : environ ± 0,3 µm

SONDE SANS FIL pour 8500 Basic ou Premium

Mesure avec sonde sans fil 2,4 GHz sur supports ferreux et/ou non ferreux
Mesure possible jusqu’à 20m de distance de l’appareil
Gamme de mesure : 0-2 mm ou 0-5 mm
Précision: ± 1 µm ± 2% de la mesure

Appareils dédiées et référencés dans les garages automobiles et chez les experts automobiles

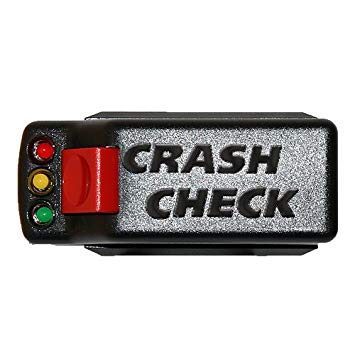

Modèle Crash check

Au moyen de 3 diodes (verte, orange et rouge), sans endommager la carrosserie il est possible de détecter des sur-épaisseurs masquant une réparation au mastic ou à la fibre de verre et ainsi de juger de la qualité globale d’une carrosserie acier.

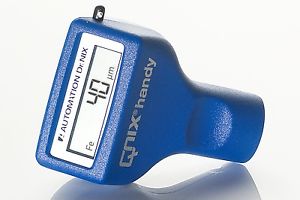

Modèle Handy

Mesure automatique sur carrosseries acier et aluminiumjusqu’à 500µm de revêtements.

Précision ± 10µm

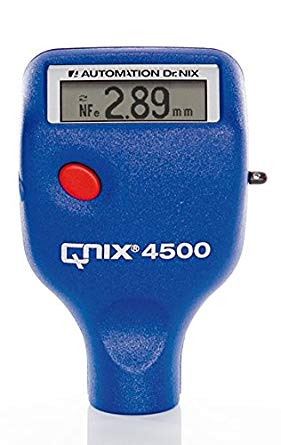

Modèle 4500

Mesure automatique sur carrosseries acier et aluminiumjusqu’à 3000µm de revêtements. Précision ± 2µm

Appareil référencé chez les experts automobiles

Modèle 1500

Mesure sur carrosseries acier et aluminium jusqu’à 5000µm de revêtements. Précision ± 1µm

Appareil référencé chez les experts automobiles

Modèle CTG Fe/NFe

Mesure sur carrosseries acier et aluminium jusqu’à 1250µm de revêtements.
Précision ± 2,5 µm

Appareil référencé dans les garages Mercedes Benz
