Capteurs de force à jauges de contrainte

Slider

Capteurs de Force miniatures de traction et compression en S

Modèle KD24S

Dimensions : 24 x 26 x 10 mm
Capacités au choix : 0 – 2N, 0 – 10N, 0 – 20N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N et 0 – 1 kN

Modèle KD34S

Dimensions : 34 x 24 x 10 mm
Capacités au choix : 0 – 0,5N / 0 – 1N / 0 – 2N/ 0 – 5N

Modèle KD40S

Dimensions : 40 x 30 x 10 mm
Capacités au choix : 0 – 2N, 0 – 5N, 0 – 10N, 0 – 20N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN

Capteurs de Force miniatures de traction et compression Filetés

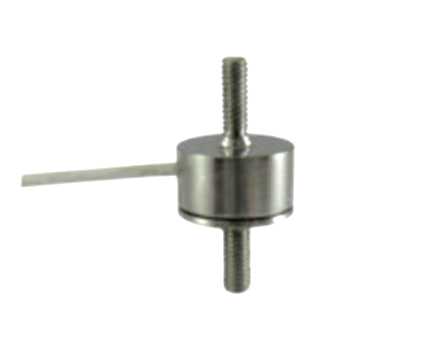

Modèle KM10z

Dimensions : Ø 10 mm x hauteur 19,8 mm – Filetages M2,5
Capacités au choix : 0 – 25N, 0 – 50N, 0 – 100N, 0 – 200N

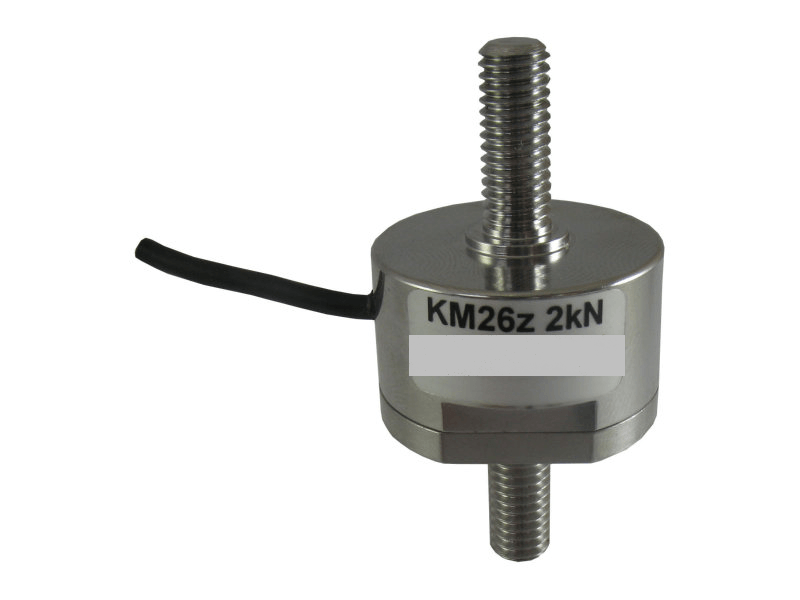

Modèle KM26z

Dimensions : Ø 25,4 mm x hauteur 48 mm – Filetages M6
Capacités au choix : 0 – 20N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN, 0 – 2kN, 0 – 5kN

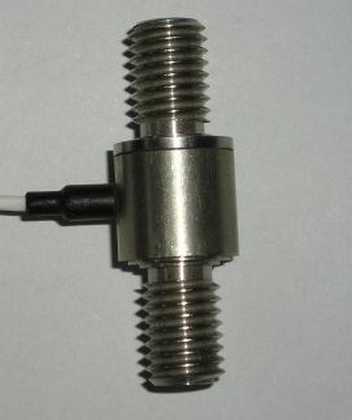

Modèle 304

Dimensions suivant modèle: Ø 10 à 29 mm x hauteur 35 à 50 mm – Filetages M5 à M16
Capacités au choix : 0 – 1 kN, 0 – 2kN, 0 – 5kN, 0 – 10kN, 0 – 20kN, 0 – 50kN

Capteurs de Force miniatures de Compression

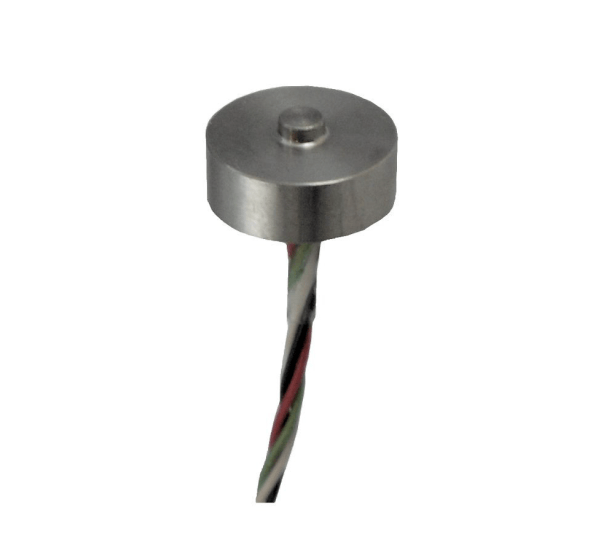

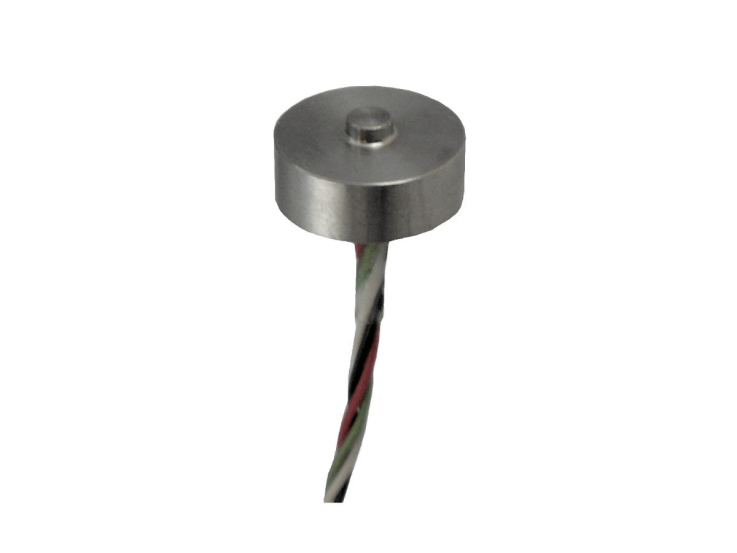

KM10 Axiale

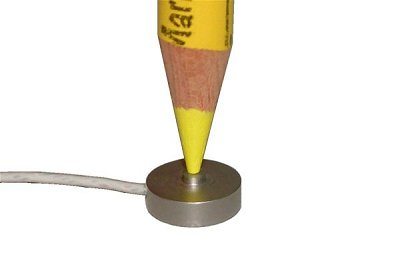

KM10 Latérale

Modèle KM10

Dimensions : Ø 9,8 mm x hauteur 4 mm (4,5mm pour le modèle 0-1kN)
Capacités au choix : 0 – 25N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN

Modèle KM26

Dimensions : Ø 25,4 mm x hauteur 9 mm (11mm pour le modèle 0-5 et 0-10kN)
Capacités au choix : 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN, 0 – 2kN, 0 – 5kN, 0 – 10kN

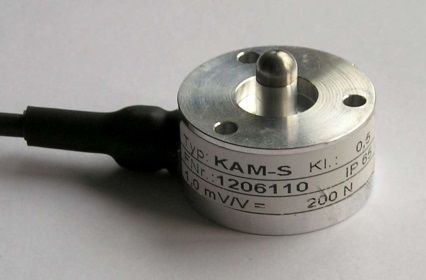

Modèle KAM-S

Dimensions : Ø 29 mm x hauteur 18 mm
Capacités au choix : 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1kN

Capteurs miniatures de Compression

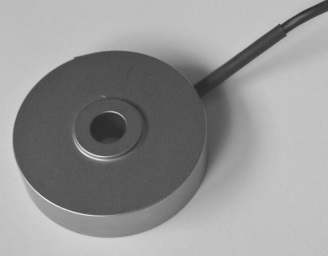

Modèle KM 38

Capacités au choix : 0 – 1kN, 0 – 2kN, 0 – 5kN, 0 – 10kN, 0 – 20kN

Dimensions  :  Øext 38,1 x épaisseur 10mm – Øint 7mm

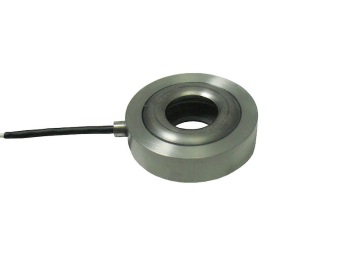

Modèle KR 20

Capacités au choix entre 0 – 10kN et 0 – 200kN en fonction de la taille de vis :

M6/10kN , M6/20kN , M8/20kN , M8/40kN , M10/30kN , M10/60kN , M12/50kN , M12/100kN , M16/100kN , M16/200kN



Capteurs de Compression ultraplats

Modèle KM 25

Dimensions  : Ø 25 mm x épaisseur 3,5mm

Capacités au choix : 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN



Capteurs de Traction et Compression en S

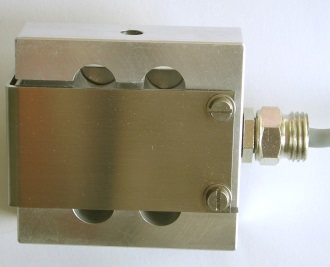

Modèle 307 pour les petites capacités

Dimensions : 53 x 52 x 22 mm – Taraudages M6

Capacités au choix : 0 – 10N, 0 – 20N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N

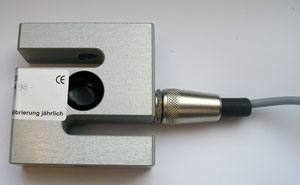

Modèle 307 pour les hautes capacités

Dimensions : 70 x 72x 25 mm – Taraudages M12 sauf le 20kN en M16

Capacités au choix : 0 – 1 kN, 0 – 2 kN, 0 – 5 kN, 0 – 10 kN, 0 – 20 kN

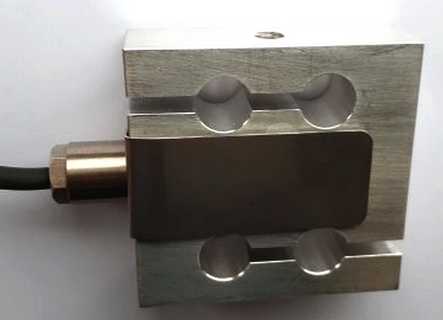

Modèle TCA pour les petites capacités

Dimensions : 53 x 52 x 17 mm – Taraudages M6

Capacités au choix : 0 – 1kg, 0 – 2kg, 0 – 5kg, 0 – 10kg, 0 – 25kg, 0 – 50kg

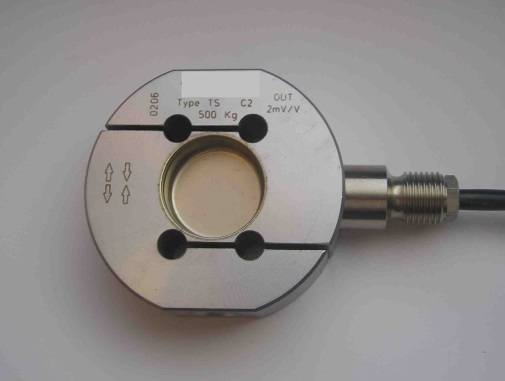

Modèle TS

Dimensions : 63,5 x 59,5 x 22 mm – Taraudages M12 pour les modèles 0-10kg à 0-500kg

82 x 78 x 30 mm – Taraudages M16  pour les modèles 1t et 2t

102 x 90 x 45 mm – Taraudages M16  pour les modèles 5t et 7,5t

Capacités au choix : 0 – 10kg, 0 – 25kg, 0 – 50kg, 0 – 100kg, 0 – 200kg, 0 – 300kg, 0 – 500kg,         0 – 1t, 0 – 2t, 0 – 2,5t, 0 – 5t, 0 – 7,5t

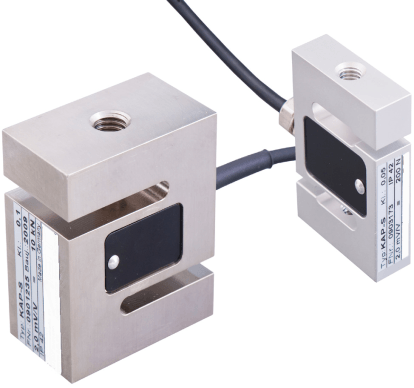

Modèle KAP-S

Dimensions : 55 x 60 x 14 mm – Taraudages M6  pour les modèles 5, 10, 20, 50 N

60 x 42 x 14 mm – Taraudages M8  pour les modèles 100N à 3 kN

70 x 60 x 26 mm – Taraudages M8  pour le modèle 5kN

70 x 60 x 26 mm – Taraudages M12  pour le modèle 10kN

78 x 68 x 38 mm – Taraudages M20x1,5  pour le modèle 20kN

78 x 68x 38 mm – Taraudages M24  pour le modèle 50kN

Capacités au choix :

0 – 5N, 0 – 10N, 0 – 20N, 0 – 50N, 0 – 100N, 0 – 200N, 0 – 500N, 0 – 1 kN, 0 – 2 kN, 0 – 3kN, 0 – 5 kN, 0 – 10 kN, 0 – 20 kN, 0 – 50kN





Modèle KAS

Dimensions : 60 x 68 x 35 mm – Taraudages M12  pour les modèles 2kN à 10kN

78 x 68 x 38 mm – Taraudages M20x1,5  pour le modèle 20kN

78 x 68x 38 mm – Taraudages M24  pour le modèle 50kN

Capacités au choix : 0 – 2 kN, 0 – 3kN, 0 – 5 kN, 0 – 10 kN, 0 – 20 kN, 0 – 50kN

Modèle KAS –E avec électronique intégrée dans le capteur

sortie analogique au choix : ± 10V ou 4-20mA

Capacités au choix : 0 – 2 kN, 0 – 3kN, 0 – 5 kN, 0 – 10 kN, 0 – 20 kN, 0 – 50kN

Capteurs rondelles de compression

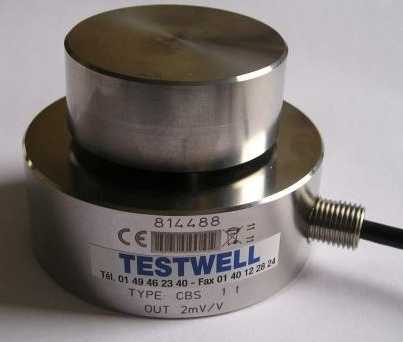

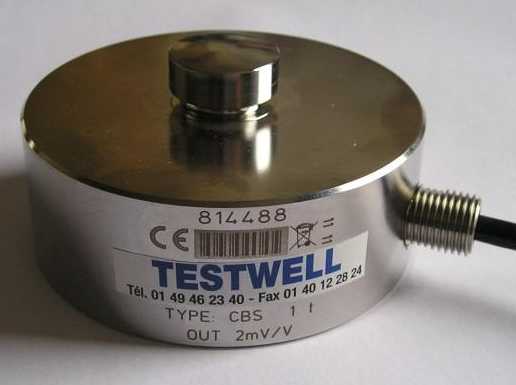

Modèle CBS

Dimensions : Ø 82 mm x hauteur 44 mm  pour les modèles 250kg à 10t

Ø 100 mm x hauteur 48 mm  pour le modèle 15t

Ø 126 mm x hauteur 54 mm  pour les modèles 20 et 30t

Ø 165 mm x hauteur 80 mm  pour les modèles 50, 75 et 100t

 Capacités au choix :  0 – 250kg, 0 – 500kg, 0 – 1t,0  – 2,5t, 0 – 5t, 0 – 7,5t, 0 – 10t, 0 – 15t, 0 – 20t, 0 – 30t, 0 – 50t, 0 – 75t, 0 – 100t

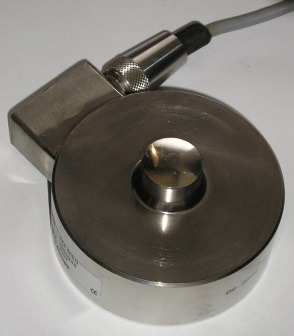

Modèle 344

Dimensions : Ø 82 mm x hauteur 44 mm  pour les modèles 250kg à 10t

Ø 100 mm x hauteur 48 mm  pour le modèle 15t

Ø 126 mm x hauteur 54 mm  pour les modèles 20 et 30t

Ø 165 mm x hauteur 80 mm  pour les modèles 50, 75 et 100t

 Capacités au choix :  0 – 250kg, 0 – 500kg, 0 – 1t,0 – 2,5t, 0 – 5t, 0 – 7,5t, 0 – 10t, 0 – 15t, 0 – 20t, 0 – 30t, 0 – 50t, 0 – 75t, 0 – 100t

Capteurs rondelles de traction et compression

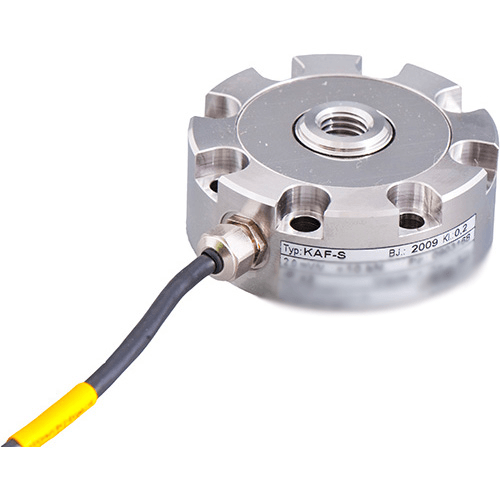

Modèle KAF-S

Dimensions : Ø 70 mm x hauteur 28 mm – Taraudages M12

Capacités au choix :

0 – 5kN, 0 – 10kN, 0 – 25kN, 0 – 50kN, 0 – 100kN, 0 – 200kN, 0 – 300kN, 0 – 500kN, 0 – 750kN, 0 – 1MN, 0 – 2 MN, 0 – 3MN, 0 – 5MN

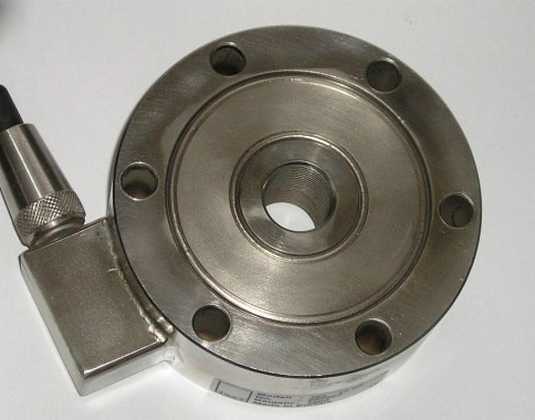

Modèle 301

Dimensions : Ø 100 mm x hauteur 35 mm – Taraudages M20x1,5 pour les modèles 5, 10 ou 20 kN

Ø 127 mm x hauteur 35 mm – Taraudages M30x2 pour les modèles 50 et 100kN

Ø 165 mm x hauteur 50 mm – Taraudages M42x3 pour les modèles 200, 300 ou 500 kN

Ø 230 mm x hauteur 80 mm – Taraudages M60x1 pour le modèle 1MN

Capacités au choix : 0-5kN, 0-10kN, 0-20kN, 0-50kN, 0-100kN, 0-200kN, 0-300kN, 0-500kN, 0-1MN

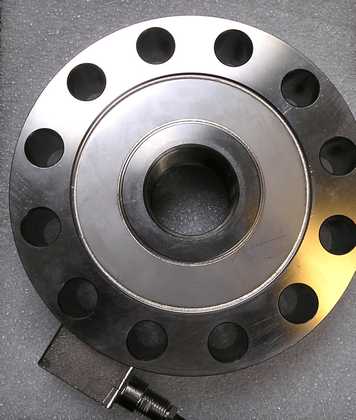

Modèle TC4

Dimensions : de Ø 100 mm x hauteur 35 mm – Taraudages M20x1,5 pour les modèles 5, 10 ou 25 kN

à Ø 350 mm x hauteur 130 mm – Taraudages M100x3 pour les modèles 3 et 5MN

Capacités au choix : 0-5kN, 0-10kN, 0-25kN, 0-50kN, 0-100kN, 0-200kN, 0-300kN, 0-500kN, 0-750kN, 0-1MN, 2, MN, 3MN, 5MN

Capteurs cylindriques de traction et compression taraudés

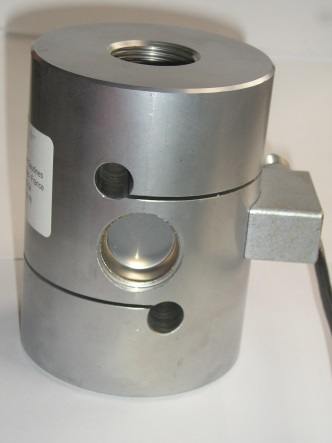

Modèle TCE

Dimensions : Ø 57 mm x hauteur 80 mm – Taraudages M20x1,5 pour les modèles 350kg à 2,5t

Ø 82 mm x hauteur 110 mm – Taraudages M30x2 pour les modèles 5 à 10t

Ø 82 mm x hauteur 150 mm – Taraudages M42x3 pour le modèles 20t

Capacités au choix : 0-350kg, 0-500kg, 0-1t, 0 -2,5t, 0-5t, 0-7,5t, 0-10t, 0-20t

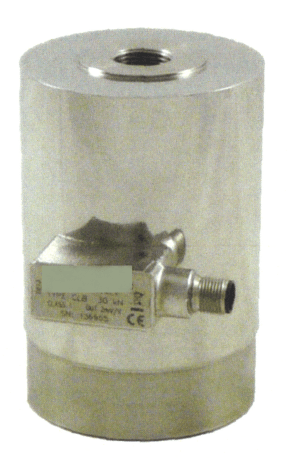

Modèle CLB

Dimensions : Ø 79 mm x hauteur 120 mm – Taraudages M20x1,5 pour le modèle 30kN

Ø 79 mm x hauteur 120 mm – Taraudages M30x2 pour les modèles 60 et 100kN

Ø 102 mm x hauteur 150 mm – Taraudages M42x3 pour les modèles 200 et 300kN

Ø 102 mm x hauteur 200 mm – Taraudages M42x3 pour le modèle 500kN

Ø 102 mm x hauteur 200 mm – Taraudages M56x3 pour le modèle  600kN

Capacités au choix : 0-30kN, 0-60kN, 0-100kN, 0-200kN, 0-300kN, 0-500kN, 0-600kN

Capteurs de compression haute capacité

Modèle 347 :

Dimensions : Ø 135 x h 200 mm (sauf modèle 5MN : Ø180x h 200mm)

Capacités au choix : 0-300kN, 0-600kN, 0-1MN, 0-2MN, 0-3MN et 0-5 MN au choix).

Capteurs de Traction et compression moyenne et haute capacité filetés

Modèle KM30z

Dimensions :  Diamètre 30 mm x hauteur (filets compris) 90 mm – Filetages M12x1.75
Capacités au choix  : 0-1kN, 0-2kN, 0-5kN, 0-10kN, 0-20kN, 0-50kN

Modèle KM50z

Dimensions : Diamètre 50 mm x hauteur (filets compris)  130 mm – Filetages M30x2

Capacités au choix : 0-100kN

Modèle KM70z

Dimensions : Diamètre 70 mm x hauteur (filets compris) 260 mm – Filetages M30x2

Capacités au choix : 0-200kN
